Descrizione

Equalizzatore a due canali

Gli inizi del circuito 5500 possono essere ricondotti all’equalizzatore 550 originale progettato da Saul Walker, il fondatore di Automated Processes Inc. Il 550 è stato progettato come equalizzatore per console, che utilizza un ingresso sbilanciato a causa dell’architettura della console di registrazione. Poiché l’ergonomia di una console impone che i comandi occupino poco spazio, a volte il numero di funzioni incluse può essere limitato. Il 5500 è progettato specificamente per affrontare queste limitazioni; ha un ingresso bilanciato, un vero bypass a filo diritto, un alimentatore integrato con muting silenzioso e un controllo di portata che espande la sua versatilità alle applicazioni di mastering. Tipico dei prodotti API, il 5500 non contiene circuiti integrati nel percorso del segnale. Il guadagno proviene da due amplificatori operazionali 2520 costruiti a mano in ciascun canale. L’ingresso bilanciato è gestito da un amplificatore operazionale discreto 2510, simile al 2520, ma senza lo stadio di uscita ad alta corrente. Un componente chiave del suono API, il 2520 accoppiato con il trasformatore di uscita API 2503, è in grado di fornire + 30dBm prima del clipping. Una caratteristica estremamente utile nel 5500 è il controllo della distanza. La gamma dei controlli di ampiezza può essere ridotta a 1/2 o 1/4 della loro scala dichiarata, fornendo un mezzo per regolare il bilanciamento tonale con una risoluzione più fine in un modo ancora più delicato. Ciò è particolarmente utile per materiale di programma complesso contenuto in gambi o submix ed è ideale per scopi di masterizzazione. L’API 5500 dispone anche di un vero bypass hard-wire che collega il connettore di uscita direttamente all’ingresso. Poco dopo che l’alimentazione è stata applicata per la prima volta, o subito dopo che è stata persa, un circuito speciale abilita la “modalità bypass” in modo che non si sentano mai colpi di potenza. L’ingresso XLR del 5500 è collegato a un circuito bilanciato attivo. L’uscita XLR dell’unità è pilotata da un’uscita accoppiata a trasformatore e può pilotare qualsiasi carico da 600 ohm o più alla piena capacità di uscita. Non vi è alcun cambiamento dall’ingresso all’uscita nella polarità dell’unità, quindi è adatta negli studi che utilizzano il pin 2 o il pin 3 come connessione “calda”. Inoltre, il 5500 ha un connettore di ingresso da 1/4 di pollice che interrompe qualsiasi segnale presente sull’ingresso XLR. È bilanciato e può essere pilotato da sorgenti bilanciate o sbilanciate. Un segnale positivo sulla punta fornirà un segnale positivo sul pin 2 dell’uscita XLR. L’uso dell’ingresso da 1/4 di pollice non bypassa alcun circuito interno e non modifica il guadagno oi livelli operativi. Il 5500 è dotato dell’esclusiva garanzia API di cinque anni sui componenti del settore e mostra l’affidabilità e la lunga durata tipiche di tutti i prodotti API.

• Design classico dell’equalizzatore 550b
• Due interruttori di gamma per modificare individualmente i passi di guadagno
• Utilizzabile come 550b, 550D o 550M
• Interruttore picco / scaffale sulle bande Hi e Lo
• Vero bypass cablato

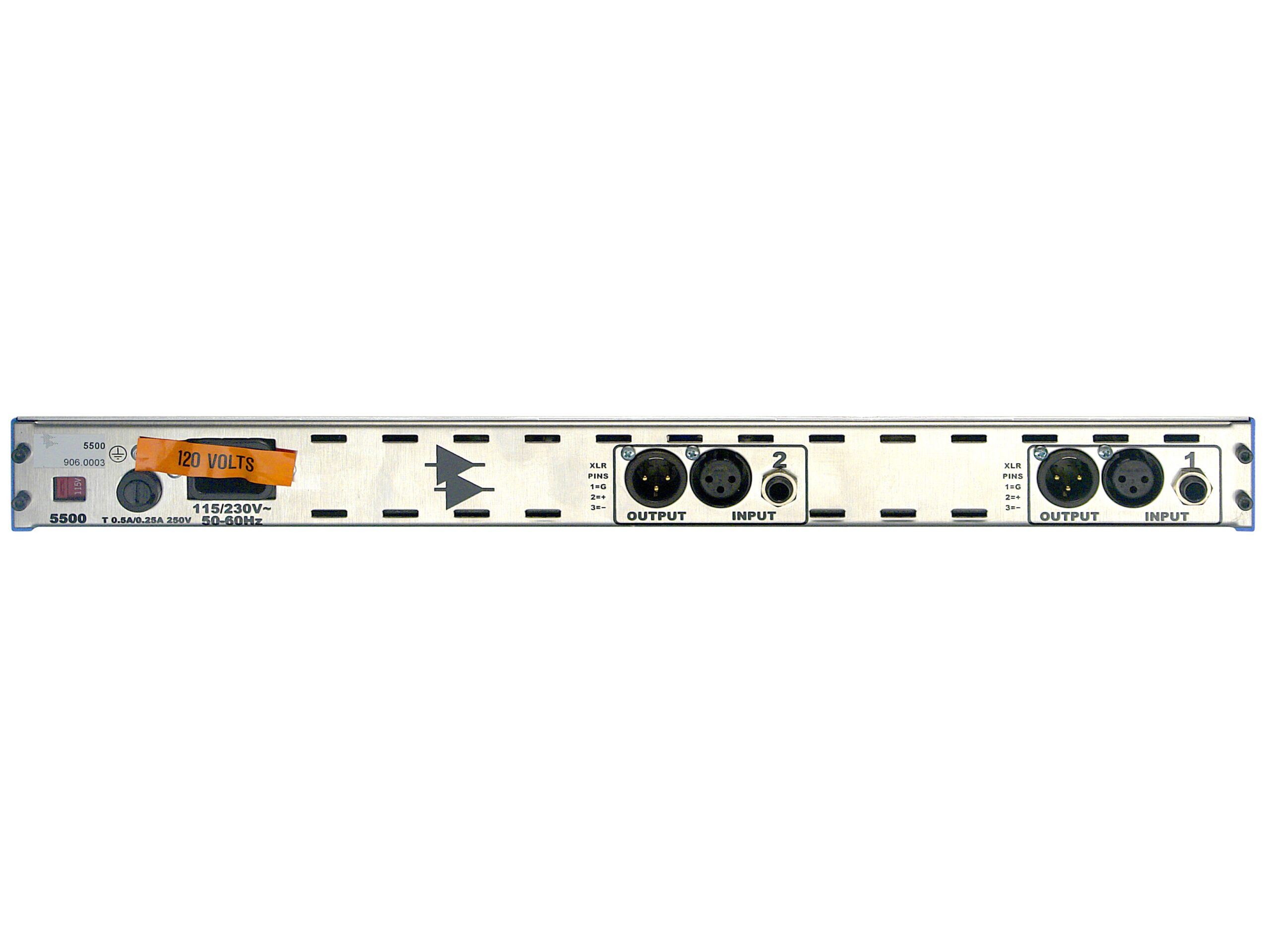

• Entrata e uscita bilanciate su XLR
• Ingresso bilanciato su 1/4 “
• Interruttore EQ In / Out
